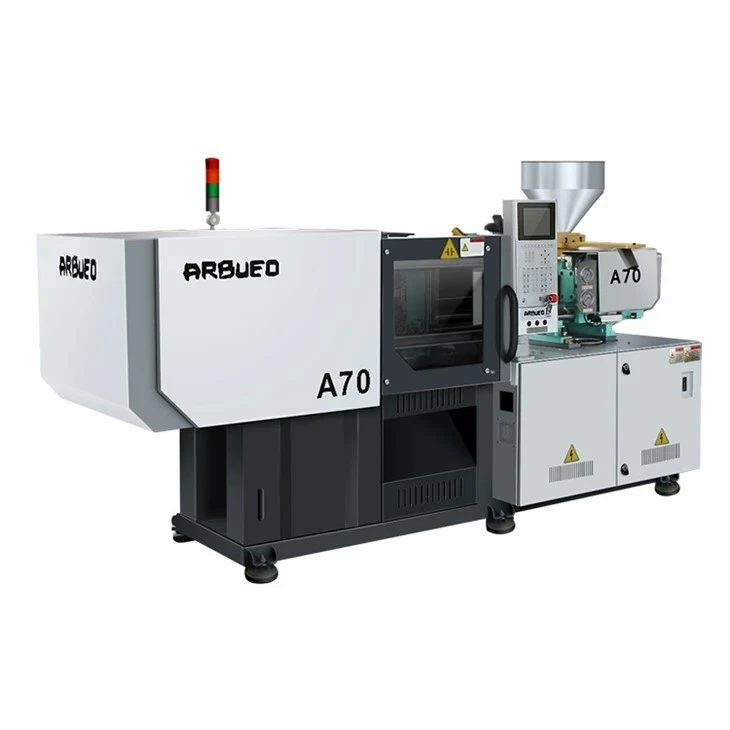

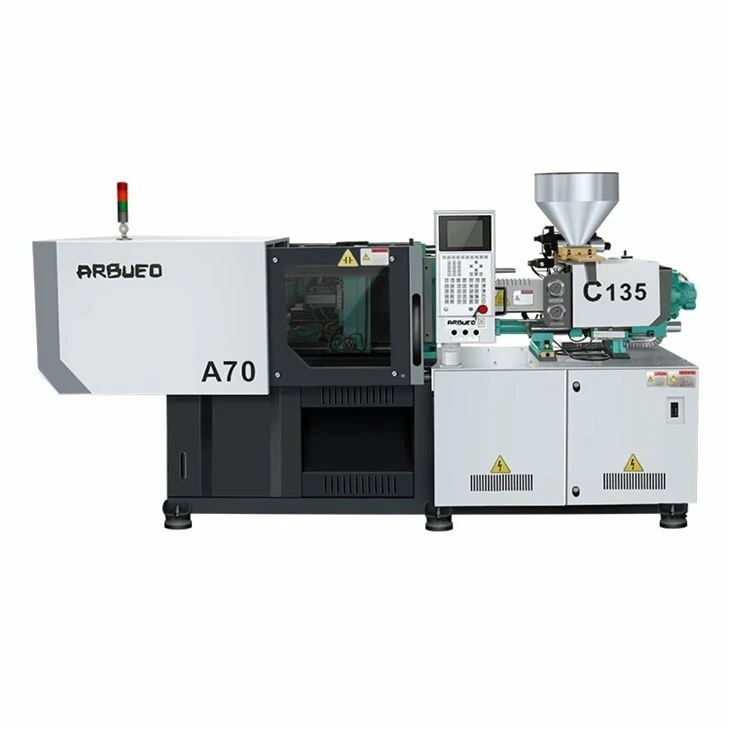

Magni tal-iffurmar tal-injezzjoni ta 'veloċità għolja għall-produzzjoni ta' Ċiklu Għoli

Din il-magna tal-iffurmar tal-injezzjoni ta'-veloċità għolja hija mfassla speċifikament għal manifattura ta' ċiklu-veloċi, ta' volum-għoli ta' komponenti tal-plastik b'ħitan-rqaq. Iddisinjata għal applikazzjonijiet esiġenti bħall-ippakkjar tal-ikel, konsumabbli mediċi, komponenti ottiċi, u elettronika ta 'preċiżjoni, il-pjattaforma tgħaqqad unitajiet ta' injezzjoni ta 'pressjoni għolja-ċilindru wieħed -/ċilindru doppju- bi struttura ta' ikklampjar ta' toggle ta 'riġidità- għolja.
Billi tintegra sistema ta' servo b'ċirku magħluq -, aċċelerazzjoni tal-akkumulatur tan-nitroġenu, u ċirkwiti idrawliċi paralleli indipendenti, din is-serje tikseb veloċitajiet ta 'injezzjoni sa 800 mm/s u ħinijiet ta' ċiklu niexef taħt 1.5 sekondi. Il-magna telimina drift termali u deflessjoni tal-platen taħt operazzjoni kontinwa 24/7 heavy-duty, u tagħti ripetibbiltà fi ħdan +-0.1% shot-sa-devjazzjoni tal-piż tal-isparatura.

Il-parametri tekniċi hawn taħt jirrappreżentaw konfigurazzjonijiet standard fil-linja ta' produzzjoni ta'-veloċità għolja tagħna. Proporzjonijiet tal-kamin personalizzati u unitajiet ta 'injezzjoni huma disponibbli bbażati fuq il-kavitazzjoni tal-moffa u l-imġieba tal-fluss tar-reżina.

Sistema ta' Injezzjoni Servo ta' -Reazzjoni Għolja:Jutilizza servo drives ta'-inerzja baxxa flimkien ma' valvi direzzjonali proporzjonali ta'-fluss għoli, li jilħqu l-ogħla veloċitajiet ta' injezzjoni f'inqas minn 25 millisekondi.

Assistenza fl-Akkumulatur tan-Nitroġenu:Akkumulaturi idrawliċi integrati jipprovdu fluss idrawliku immedjat matul il-fażi tal-mili, u jipprevjenu l-iffriżar tat-tidwib f'sezzjonijiet tal-ħajt ultra-rqaq (ħxuna tal-ħajt sa 0.35 mm).

Moviment Parallel (Azzjonijiet Simultanji):Ċirkwiti idrawliċi indipendenti jippermettu l-ftuħ simultanju tal-moffa, il-plastiċizzar u l-ħruġ, u jnaqqsu l-ħinijiet taċ-ċiklu ġenerali minn 15% sa 30%.

-Kaxxa ta' Riġidità-Disinn tal-Platen:Id-disinn tal-platen ottimizzat tal-Analiżi tal-Elementi Finiti (FEA) jimminimizza d-deflessjoni taħt forza sħiħa tal-ikklampjar, jiżgura distribuzzjoni uniformi tal-istress tal-moffa u testendi l-ħajja tal-moffa.

Kontroll tal-Pressjoni u tal-Veloċità ta' Loop-Magħluq:Encoders ottiċi lineari diġitali u loops ta' feedback tat-transducer iżommu pressjoni ta'-ħin reali u regolazzjoni tal-pożizzjoni, u jrażżnu flash u shots qosra.

Enerġija-Enerġija Servo Komuni Effiċjenti tal-Xarabank:It-teknoloġija servo elettro-idrawlika tnaqqas il-konsum tal-enerġija minn 30% sa 50% meta mqabbla mas-sistemi ta' pompa ta' spostament varjabbli-tradizzjonali.

L-iffurmar ta'-ħitan irqaq-veloċi b'veloċità għolja jeħtieġ mili rapidu qabel ma t-tidwib tal-polimeru jilħaq it-temperatura ta' transizzjoni tal-ħġieġ tiegħu f'kavitajiet irqaq.
Passi Operazzjonali tal-Fluss tax-Xogħol
Plastiċizzar: Ir-reżina tal-polimer tidħol permezz ta' hopper u barmil, għaddejja minn plastifikazzjoni ta'-shear ta' veloċità għolja.
Spinta tal-Pressjoni: Akkumulaturi idrawliċi jattivaw biex jipprovdu aċċelerazzjoni immedjata tal-injezzjoni.
Injezzjoni tal-kavità: Il-mili ta'-veloċità għolja jseħħ taħt monitoraġġ tal-kodifikatur ottiku lineari ta' ċirku-magħluq.
Operazzjonijiet Parallel: Il-plastiċizzar u t-tkessiħ iseħħu simultanjament flimkien mal-ftuħ tal-moffa u l-ħruġ tal-parti.
Konfigurazzjoni tas-Sistema Core
Unità tal-ikklampjar:
Mekkaniżmu ta 'toggle doppju ta' 5 punti b'boxxli ta 'l-azzar imwebbes u lubrikazzjoni ċentralizzata awtomatika tal-grass.
Platen li jiċċaqlaq appoġġjat minn binarji ta 'gwida lineari biex jelimina l-inklinazzjoni tal-platen u tbaxxi l-użu tal-moffa.
Ċirkwit sensittiv tal-protezzjoni tal-moffa bi pressjoni baxxa-biex jiskopri partijiet mhux-ejected qabel il-lokk.
Unità ta' injezzjoni:
Struttura ta' injezzjoni ta'-ċilindru wieħed jew bbilanċjat b'żewġ-ċilindru li timminimizza l-inerzja tal-massa reċiproka.
Kanna u kamin nitrurati jew bimetalliċi (proporzjonati speċifikament f'22:1 sa 24:1 L/D) iddisinjati għal taħlit ta 'shear għoli u plastifikazzjoni rapida.
Meded tal-ħiters taċ-ċeramika b'moduli tat-temperatura PID b'ħafna -żona li jżommu l-preċiżjoni tal-barmil ta' +-1 grad C.
Idrawlika u Kontroll:
Kontrollur dedikat ta'-veloċità għolja (KEBA / Techmation) b'interface ta' touch-screen, kurvi ta'-ħin reali, u interface tad-dejta tal-Industrija 4.0 (Euromap 63/77).
Sistema ta' filtrazzjoni taż-żejt bi pressjoni għolja-(klassifikazzjoni ta' 3-mikron) bi skambjatur tas-sħana taż-żejt u l-ilma tat-temperatura taż-żejt.

Tir-Konsistenza tal-Piż:Servovalvi ta' preċiżjoni jimmonitorjaw it-tranżizzjoni minn injezzjoni għal pressjoni ta' żamma fi żmien 1 ms, u jżommu l-varjanza tal-massa taħt +-0.1% madwar l-għodda b'ħafna-kavità.
Stress Mnaqqas fuq Għodod tal-Moffa:Ir-riġidità tal-platen tipprevjeni d-deflessjoni taċ-ċentru, u żżomm allinjament parallel fi ħdan 0.05 mm anke taħt tagħbijiet ta 'ikklampjar massimi.
Rispons Idrawliku Mgħaġġel:Valvoli proporzjonali ta' rispons dinamiku għoli-iqassru d-dewmien tas-sinjali idrawliċi, li jippermettu aċċelerazzjoni istantanja minn 0 sa 800 mm/s.
Ħajja ta' Servizz Estiża taż-Żejt u tal-Komponent:Algoritmi ta 'deċelerazzjoni bla xkiel jevitaw mewġ ta' xokk idrawliku, ibaxxu l-ogħla temperaturi taż-żejt u jippreservaw l-integrità tas-siġill fuq ġirjiet twal kontinwi.

Il-ġeometriji tal-kamin standard u fakultattivi jakkomodaw firxa wiesgħa ta 'reżini termoplastiku:

Polipropilene (PP):Reżini b'rata ta' fluss tat-tidwib għolja (MFR 30 - 100) għall-ippakkjar tal-ħitan-rqaq u l-kontenituri.

Polistirene (GPPS / HIPS):Pożati trasparenti-kristall, dixxijiet Petri, u strutturi ta' kaxxi tal-ippakkjar riġidi.

Polietilene (HDPE / LLDPE):Tappijiet tax-xorb, għeluq, u banjijiet flessibbli tal--ħajt irqiq.

Polikarbonat (PC) u ABS:Alloġġi elettroniċi ta'-preċiżjoni għolja u komponenti ottiċi ċari.

Polyethylene Terefthalate (PET):Setups dedikati ta' injezzjoni tal-preforma ta'-veloċità għolja (konfigurazzjoni ta' mutur ta' torque għolja mhux obbligatorja meħtieġa).

L-għażla tad-daqs korrett tal-magna teħtieġ li tibbilanċja l-piż tal-isparatura, ir-rata tal-injezzjoni, u l-forza tal-morsa kontra l-parametri tad-disinn tal-moffa:
Linji Gwida tad-Daqs
Kalkolu tal-Forza tal-Iklampjar: Ikkalkula l-erja proġettata tal-parti inklużi l-kanali tar-runner. Immoltiplika bil-pressjoni tal-kavità meħtieġa (tipikament 500 - 800 bar għal-ħajt irqiq PP/PS).
Kapaċità tal-Injezzjoni u Tul tal-Fluss: Ivverifika l-proporzjon tat-Tul tal-Fluss għall-Ħxuna (proporzjon L/T). Jekk L/T > 150:1, hija meħtieġa unità ta' injezzjoni b'veloċità għolja-megħjuna ta' akkumulatur.
Rata tal-plastifikazzjoni: Żgura li l-kamin jista 'jirkupra l-massa tal-isparatura meħtieġa fit-tieqa tal-ħin tat-tkessiħ disponibbli mingħajr ma tiddegrada t-tidwib.
Matriċi ta' Konfigurazzjoni Modulari
Akkumulatur Idrawliku: Kapaċità standard jew estiża għal proporzjonijiet estremi L/T.
Kisi tal-viti: Trattamenti ta' liga bimetallika, jew karbur tat-tungstenu miksi bil-krom-għal materjali mimlijin jew korrużivi tal-ħġieġ li joborxu-.
Kontroll tal-Valve Gate: Kontrolluri integrati pnewmatiċi jew idrawliċi tal-valv sekwenzjali (4, 8, jew 16-il żona).
Interface ta' Awtomazzjoni: Interfaċċji Euromap 67 / SPI għal robots ta' dħul-ġenb, sistemi ta' dħul-top-daħla ta' fuq, u awtomazzjoni IML.
Unitajiet ta' Blow ta' l-Ajru: Valvoli ta' ejector ta' l-arja b'ħafna -ċirkwiti għal twaqqa ta' parti malajr.

Kull magna tgħaddi minn protokolli standardizzati ta 'manifattura u verifika qabel ir-rilaxx tal-fabbrika:
Integrità Strutturali u Makkinar:Il-frejms tal-magni u l-platens huma mitfugħa minn -ħadid duttili b'tensjoni għolja (GGG50/QT500) u tensjoni- meħlusa permezz ta 'ttemprar termali qabel il-magni CNC.
Traċċabilità tal-Komponent:Komponenti idrawliċi u elettriċi kritiċi (eż. valvoli Yuken/Rexroth, servo muturi Phase/Novatar, elettriċi Schneider, kontrolluri KEBA) iġorru traċċabilità serjali sħiħa.
Allinjament u Paralleli:L-interferometri tal-lejżer jivverifikaw il-paralleliżmu tal-platen u l-allinjament tal-bar tal-irbit taħt kundizzjonijiet ta 'tagħbija żero u massima.
Test tal-Aċċettazzjoni tal-Fabbrika (FAT):Qabel id-dispaċċ, kull unità twettaq test kontinwu ta' stabbiltà taċ-ċiklu niexef ta' 48-siegħa segwit minn test tat-tagħbija li jirreplika l-veloċitajiet ta' injezzjoni fil-mira u l-pressjonijiet operattivi.

Aħna nipprovdu soluzzjonijiet ta' inġinerija mfassla apposta biex tallinja l-interface tal-magni mal-awtomazzjoni u l-għodda eżistenti tal-fabbrika:
Konfigurazzjonijiet tal-kamin tad-dwana:Elementi speċjalizzati tat-taħlit, viti tal-barriera, u btieti b'vent għal addittivi speċifiċi jew masterbatches.
Aġġustamenti tal-mudell tal-platen:Mudelli ta' toqob mhux-standard EUROMAP/SPI, dijametri ta' ċrieki ta' lokalizzazzjoni personalizzati, u distanzi estiżi tad-dawl tal-ġurnata għal forom tal-munzell.
Tqabbil tal-Kulur u Branding:Finituri taż-żebgħa apposta, tikkettjar tal-klijenti, u konfigurazzjonijiet speċifiċi tal-bibien tal-gwardja tas-sigurtà.
Ċelloli tal-Ippakkjar Turnkey:Integrazzjoni kompluta inkluż disinn tal-moffa, robot ta' dħul-tal-ġenb ta' veloċità għolja-, chiller tal-moffa, dryer tar-reżina, u sistemi ta' spezzjoni tal-viżjoni downstream.

Biex tirċievi proposta teknika dettaljata u kwotazzjoni kummerċjali, jekk jogħġbok ipprovdi d-dettalji tal-proġett li ġejjin:
Speċifikazzjonijiet tal-Parti:Fajls CAD 3D (.STEP / .IGES) jew tpinġijiet fiżiċi b'dimensjonijiet, ħxuna tal-ħajt, u piż tal-parti.
Tip ta' reżina:Grad speċifiku tal-polimeru, datasheet MFR/MFI, u kwalunkwe perċentwali tal-mili (eż., talc, fibra tal-ħġieġ).
Dettalji tal-Moffa:L-għadd tal-kavità, id-dimensjonijiet tal-moffa (L x W x H), il-piż totali tal-moffa, u t-tip ta 'runner (sistema ta' runner kiesaħ jew hot runner).

Ħin u Volum taċ-Ċiklu Mira:Produzzjoni meħtieġa kull siegħa/ġurnata u ħin taċ-ċiklu mmirat.
Rekwiżiti Awżiljarji:Ħtieġa ta 'awtomazzjoni robotika, valvi ta' daqqa ta 'arja, pulls tal-qalba, jew konformità ta' cleanroom.
