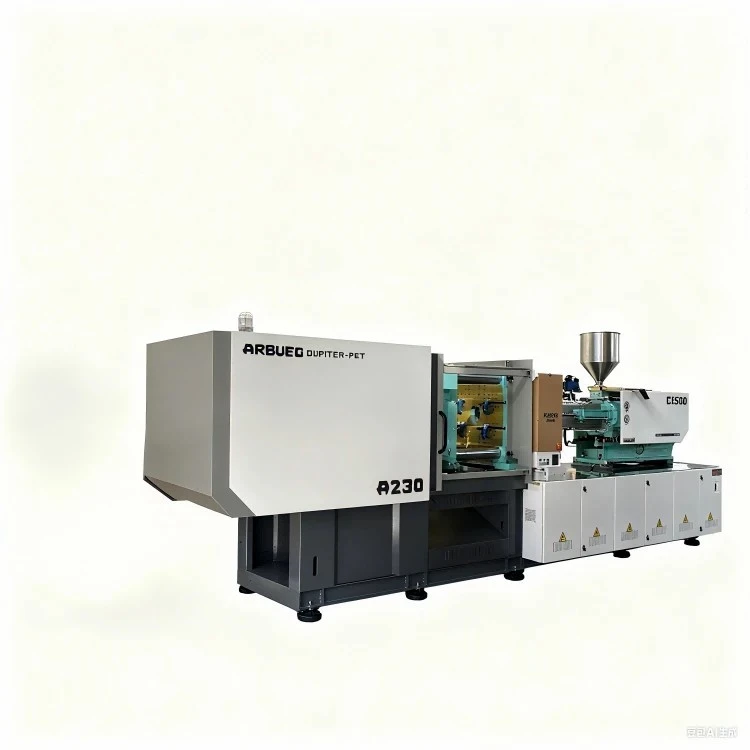

-Magni tal-Ippakkjar tal-Ippakkjar b'Veloċità Għolja

Din il-magna tal-iffurmar tal-injezzjoni ta '-veloċità għolja hija mibnija speċifikament għal applikazzjonijiet tal-ippakkjar tal--ħitan irqaq li jeħtieġu ħinijiet ta' ċiklu mgħaġġla, kontroll preċiż tal-injezzjoni, u tħaddim kontinwu 24/7. Inġinerija b'unità ta' kklampjar ta'-riġidità għolja u sistema ta' injezzjoni assistita minn akkumulatur ottimizzat-, tipproduċi b'mod affidabbli kontenituri tal-ikel, bramel tal-ħitan-rqaq, għeluq, u ippakkjar mediku bi ħxuna tal-ħajt sa 0.4 mm.

Billi tintegra rispons ta' injezzjoni ta'-inerzja baxxa b'movimenti idrawliċi paralleli, din is-sistema tnaqqas il-ħinijiet taċ-ċiklu ġenerali għal 2.5–5 sekondi skont il-ġeometrija tal-parti u d-disinn tal-moffa. Il-fokus ġenerali tal-inġinerija jenfasizza l-konsistenza ta' sparatura-sa-shot, durabilità strutturali taħt tagħbijiet dinamiċi għoljin, u effiċjenza enerġetika permezz tat-teknoloġija servo-drive idrawlika.

Speċifikazzjonijiet ewlenin

Parametru ta' Speċifikazzjoni	Valur / Medda	Unità / Nota
Forza tal-ikklampjar	2,000 – 5,500	kN (200 – 550 Ton)
Veloċità ta 'l-injezzjoni	300 – 800	mm/s (mmexxija mill-akkumulatur)
Ħin ta' Rispons ta' Injezzjoni	<= 25	ms
Tie-Spazz tal-Barra (H x V)	560 x 560 sa 880 x 880	mm
Għażliet tad-Djametru tal-Invita	32 / 38 / 42 / 48 / 55	mm (Proporzjon L/D: 22:1 – 24:1)
Max. Piż ta' Tir (PS)	120 – 680	g
Pressjoni tas-Sistema	17.5 – 21	MPa
Ħin taċ-Ċiklu Niexef	1.2 – 1.8	s (Euromap 6)
Ejector Forza / Stroke	60 – 120 kN / 150 – 220 mm	Ejector parallel idrawliku standard
Sistema tas-sewqan	Servo-pompa + Akkumulatur Idrawliku	Sistema ta 'rispons ibridu

Karatteristiċi Ewlenin

Akkumulatur-Injezzjoni ta'-Veloċità Għolja Assistita:L-akkumulaturi tan-nitroġenu jagħtu fluss idrawliku istantanju, li jmexxu veloċitajiet ta 'injezzjoni sa 800 mm/s biex jimlew kavitajiet ultra-irqaq qabel ma jseħħ l-iffriżar tat-tidwib.

Movimenti Paralleli Sinkronizzati:Ċirkwiti idrawliċi indipendenti jippermettu ftuħ simultanju tal-platen, plastiċizzar, u tfigħ waqt il-ħruġ tal-parti, u jnaqqsu l-overhead taċ-ċiklu totali.

Struttura tal-platen ta'-riġidità għolja:Analiżi ta 'Elementi Finiti (FEA)-platens tal-kaxxa ottimizzati jiżguraw distribuzzjoni uniformi tal-forza tal-ikklampjar, jimminimizzaw id-deflessjoni tal-platen u jestendu l-ħajja tal-qalba/kavità tal-moffa.

Unità ta' Injezzjoni ta'-Inerzja Baxxa:Il-konfigurazzjoni ta' ċilindru ta' injezzjoni doppju-jipprovdi spinta assjali bilanċjata, li tnaqqas il-vibrazzjoni mekkanika waqt il-fażijiet ta' plastilizzazzjoni u injezzjoni b'aċċelerazzjoni għolja-.

Sistema tas-Servo ta' -Loop magħluq:Valvoli proporzjonali elettro-idrawliċi ta'-reazzjoni għolja flimkien ma' encoders ottiċi lineari jipprovdu feedback tal-pożizzjoni preċiż sa +/- 0.1 mm.

Prinċipju ta 'Ħidma u Konfigurazzjoni tal-Magni

L-iffurmar tal-ħitan-rqaq-veloċi b'veloċità għolja jeħtieġ kunsinna mgħaġġla ta' tidwib qabel ma l-polimeru jibred taħt it-temperatura tal-fluss tiegħu.
Fażi tal-plastikizzar:Is-servo drive iħaddem kamin nitrurat iddedikat, li jikkonverti gerbub tar-reżina f'tidwib omoġenju. Il-kontropressjoni hija kkontrollata b'mod diġitali permezz ta' feedback b'ċirku magħluq-.
Ħlas u Injezzjoni tal-Akkumulatur:L-akkumulaturi idrawliċi jaħżnu l-pressjoni waqt it-tkessiħ. Mal-lokk tal-moffa, il-valvi proporzjonali ta'-veloċità għolja jirrilaxxaw l-enerġija maħżuna, u jaċċelleraw iċ-ċilindru tal-injezzjoni biex jiffissa l-veloċità f'inqas minn 25 millisekondi.
Ikklampjar u Tie-Ibbilanċjar tal-Bar:Mekkaniżmu ta' -toggle heavy-duty five-point double-jissakkar il-platen. Strain gauges jimmonitorjaw it-tensjoni tal--bar biex iżommu l-istess forza fl-erba' bars kollha, u jeliminaw il-flash asimmetriku.

Tkeċċija Sinkronizzata:Iċ-ċirkwiti tal-blow ta' l-arja-jaħdmu flimkien ma' ejectors idrawliċi biex jirrilaxxaw il-partijiet immedjatament hekk kif il-platens jilħqu l-ispazju tad-dawl tax-xemx.

Prodott-Vantaġġi Tekniċi Speċifiċi

Ilbes imnaqqas tal-Moffa permezz ta' Klampjar Ibbilanċjat:Il-varjanza tal-istress tal-bar tal-irbit tibqa' taħt it-3% tul iċ-ċikli sħaħ tal-ikklampjar, u tevita l-użu tal-linja tal-firda-irregolari fuq forom hot runner b'ħafna-kavità.

Plasticizing Stabbli Taħt Ċikli Mgħaġġla:Il-muturi idrawliċi ta' torque-għoli jżommu omoġeneità konsistenti tat-tidwib mingħajr degradazzjoni termali, anke f'veloċitajiet tal-kamin li jaqbżu t-300 RPM.

Konsum ta' Enerġija Inferjuri għal kull Parti:Servopompi ta' -spostament varjabbli jnaqqsu l-konsum tal-enerġija standby bi 30% sa 55% meta mqabbla ma' sistemi ta' pompa ta' -spostament fissi.

Tranżizzjoni tal-Preċiżjoni tal-Preċiżjoni:Sensuri tal-pożizzjoni lineari jipprovdu bidla rapida mill-kontroll tal-veloċità għall-kontroll tal-pressjoni li jżommu, u jipprevjenu marki tas-sink jew ippakkjar żejjed-fuq sezzjonijiet delikati tar-rimm.

Applikazzjonijiet Tipiċi

Ippakkjar tal-Ikel u tax-Xorb
Irqiq-Kontenituri tal-Ħajt: Banjijiet tal-ikel IML (In-Mold Labeling), banjijiet tal-ġelat, u kaxxi deli (ħxuna tal-ħajt 0.45 mm – 0.75 mm).
Għeluq u Tappijiet: Tappijiet tax-xorb ta'-kavitazzjoni għolja, flip-tops, u spouts tal-fliexken taż-żejt li jeħtieġu tolleranzi stretti tal-ħajt.
Ippakkjar Industrijali
Pails & Bramel: Pails taż-żebgħa minn 1L sa 20L, tnabar kimiċi, u kaxex tal-ħażna ta' dazju tqil-li jeħtieġu rimmijiet rinfurzati u kustilji strutturali.
Prodotti mediċi u li jintremew
Konsumabbli tal-Laboratorju: Tips tal-pipetta, dixxijiet Petri, u xtillieri tat-tubi tat-test prodotti taħt kundizzjonijiet ta 'kamra nadifa.
Ippakkjar Mediku: Btieti tas-siringi, tarki tal-labra, u housings tal-iskartoċċ dijanjostiċi.

Kompatibilità tal-Materjal

Tip tar-reżina	Medda MFI / MFR	Applikazzjoni Tipika	Rekwiżit tal-Magni Ewlenin
PP (Polypropylene)	25 - 100 g/10 min	Kontenituri tal-ikel, banjijiet tal-ippakkjar	Injezzjoni ta'-veloċità għolja, żoni ta' tisħin ottimizzati
HDPE	4 - 25 g/10 min	Tappijiet, għeluq, pails industrijali	Pressjoni għolja ta 'injezzjoni, ponta tal-kamin durabbli
PS / GPPS	8 - 20 g/10 min	Pożati, għotjien deli ċari, dixxijiet Petri	Pressjoni tal-istiva preċiża biex tevita fraġilità
PET	Viskożità Intrinsika 0.72 - 0.85	Preformi, kontenituri speċjalizzati	Għoli-torque drive, baxx-shear screw ġeometrija

Kif Agħżel / Għażliet ta 'Konfigurazzjoni

Kalkolu tal-Forza tal-Kklampjar
Ikkalkula l-forza tal-ikklampjar meħtieġa abbażi tal-erja tal-parti proġettata u l-pressjoni tal-kavità:
Forza tal-ikklampjar (kN)=Żona Proġettata (cm2) x Pressjoni tal-Kavità (bar) x 1.15 (Fattur ta' Sigurtà)
Għall-Kontenituri tal-Ħajt Irqiq-: Uża pressjonijiet medji tal-kavità bejn 600 bar u 800 bar.
Għal Ippakkjar Standard: Uża pressjonijiet medji tal-kavità bejn 350 bar u 500 bar.
Matriċi tal-Konfigurazzjoni tal-Magni

Għan tal-Produzzjoni	Għażla ta' Unità ta' Injezzjoni	Tip ta' kamin	Għażliet Rakkomandati
Ultra-Ħajt irqiq (< 0.5 mm)	Accumulator Boosted (>600 mm/s)	Bimetalliku Għoli-Invita Taħlita	Ġbid tal-qalba pnewmatiċi, arja-valvi tal-blow, interface IML
Għoli-Tappijiet tal-Kavitazzjoni (32+ Kav.)	Servo Standard -Veloċità Għolja (400 mm/s)	Ilbes-Viti Nitrurati Reżistenti	Mutur tal-ħoll tal-ħajt kontinwu-, pressjoni b'lura dinamika
Pails tal--Draw fil-fond (10L - 20L)	High-Unità ta' Injezzjoni tat-Torque	-Kamin tal-Ostakolu Tqil	Ġbid tal-qalba idrawliku, agħżel robot-u-interfaċċa tal-post

Manifattura u Kontroll tal-Kwalità

Makkinar Strutturali:Frejms tal-magni, platens, u toggles jgħaddu minn ittemprar ta' ħelsien mill-istress-qabel il-magni CNC biex jipprevjenu d-deformazzjoni tal-frejm-fit-tul.

Verifika tal-Komponent ta' Preċiżjoni:Tie-vireg u viti huma mitħunin għal tolleranzi mmirati (+/- 0.008 mm) u spezzjonati permezz ta' sistemi CMM (Magni tal-Kejl Koordinati).

Ittestjar tas-Sistema Idrawlika:Blokki idrawliċi jgħaddu minn testijiet tal-pressjoni-fqigħ b'1.5 darbiet il-pressjoni operattiva u kontrolli tal-indafa tal-fluwidu skont l-istandards ISO 4406.

Mexxi-fl-Ittestjar:Kull unità tlesti ċiklu ta' tħaddim kontinwu niexef ta' 72-siegħa-u test ta' injezzjoni b'tagħbija sħiħa qabel il-ġarr, tivverifika l-veloċità tal-morsa, l-istabbiltà tat-temperatura, u l-ħinijiet ta' rispons tas-sensorju.

Customization & Appoġġ OEM

Il-magni jistgħu jiġu mfassla apposta biex jissodisfaw ir-rekwiżiti integrati taċ-ċelluli u l-istandards tal-awtomazzjoni tal-faċilità:

Ġeometriji tal-Invita Personalizzati:Proporzjonijiet speċjalizzati L/D u profili tat-titjir ottimizzati għat-taħlit tal-masterbatch tal-kulur jew l-ipproċessar tal-kontenut riċiklat (rPET, rPP).

Interfaċċjar ta' Awtomazzjoni u Robotika:Interfaċċji standardizzati Euromap 67 u Euromap 73 jippermettu konnessjoni plug-and-play ma' robots IML ta' dħul-ġenb, armi-daħla ta' fuq, u sistemi tal-conveyor.

Vultaġġ tad-dwana u Konformità tas-Sigurtà:Pannelli elettriċi bil-fili għal vultaġġi tal-linja globali standard (380V/50Hz, 460V/60Hz, 230V/60Hz) b'konformità tal-kompartiment tas-sigurtà CE jew UL.

X'Xerrejja Għandhom Jipprovdu għal Kwotazzjoni

Biex tirċievi proposta teknika dettaljata u rakkomandazzjoni dwar id-daqs tal-magni, ibgħat il-parametri tal-inġinerija li ġejjin:
Tpinġijiet tal-Parti/Kampjuni:Fajls CAD 3D (format .STEP jew .IGS) inkluż id-distribuzzjoni tal-ħxuna tal-ħajt, il-piżijiet tal-parti, u d-disinn tas-sistema tar-runner.
Speċifikazzjonijiet tal-moffa:Numru ta' kavitajiet, dimensjonijiet tal-moffa (Tul x Wisa' x Għoli), rekwiżiti ta' għeluq-għoli, u tagħbija tal-qawwa tar-runner sħun.
Riżultat fil-mira:Ir-rata ta' produzzjoni fis-siegħa mixtieqa, il-ħin taċ-ċiklu fil-mira, u l-ispeċifikazzjoni tal-materjal (inkluż l-indiċi tal-fluss tat-tidwib u l-fornitur tar-reżina).
Rekwiżiti Downstream:Ħtiġijiet ta' awtomatizzazzjoni (Tikkettar fil--Moffa, estrazzjoni robotika, spezzjoni tal-viżjoni) u disponibbiltà ta' utilità (kapaċità ta' ilma mkessaħ, speċifikazzjonijiet tal-kompressur tal-arja).

FAQ

Q: Liema veloċità tal-injezzjoni hija meħtieġa għall-applikazzjonijiet tal-ippakkjar tal--ħitan irqaq?

A: Ippakkjar tal-ħajt irqiq-(ħxuna tal-ħajt taħt 0.6 mm) ġeneralment jeħtieġ veloċitajiet ta 'injezzjoni bejn 400 mm/s u 800 mm/s. Mili veloċi jipprevjeni s-solidifikazzjoni tar-reżina qabel l-ippakkjar tal-kavità komplut.

Q: Kif l-integrazzjoni tal-akkumulatur idrawliku taffettwa l-prestazzjoni tal-magna?

A: L-akkumulaturi jaħżnu l-enerġija idrawlika matul il-fażijiet taċ-ċiklu mhux ta '-injezzjoni u jarmuha istantanjament waqt il-mili. Dan jippermetti veloċitajiet ta' injezzjoni ultra-għolja mingħajr ma jkunu jeħtieġu muturi ta' pompa idrawlika sproporzjonatament kbar.

Q: Din il-magna tista' timmaniġġja materjali tal-post-riċiklat mill-konsumatur (PCR)?

A: Iva. Għal materjali li fihom PCR jew mitħun mill-ġdid sa 50%, nirrakkomandaw li tispeċifika pakketti bimetalliċi ta' barmil u kamin flimkien ma' żennuni tal-filtrazzjoni tat-tidwib-biex jipproteġu kontra l-kontaminazzjoni tal-partikuli.

Q: X'inhu l-ħin medju għall-produzzjoni u l-kunsinna?

A: Il-konfigurazzjonijiet standard tal-magni jgħaddu minn assemblaġġ fil-fabbrika u jaħdmu-fl-ittestjar fi żmien 35 sa 45 jum. Konfigurazzjonijiet personalizzati jew integrazzjonijiet speċifiċi ta 'awtomazzjoni tipikament jeħtieġu 60 jum qabel l-ittestjar tal-aċċettazzjoni tal-fabbrika (FAT).
