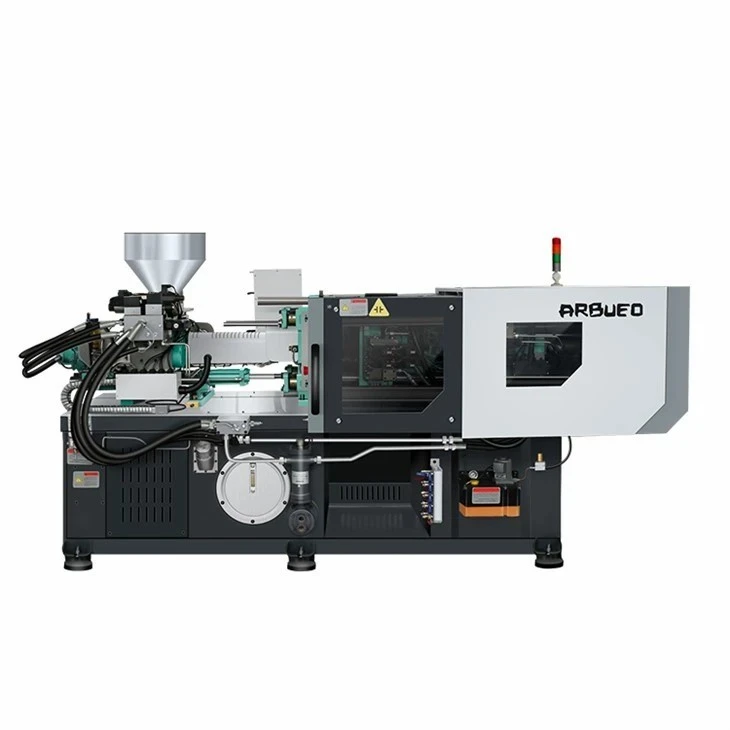

Servo Injezzjoni Molding Magni Għall-Partijiet tal-plastik Ġenerali

Din il-magna tal-iffurmar ta' injezzjoni servo idrawliċi ta'-għan ġenerali tagħti ripetibbiltà għolja, konsum baxx ta 'enerġija, u stabbiltà mekkanika fit-tul-għall-produzzjoni ta' parti tal-plastik għal skopijiet ġenerali-. Mibnija b'sistema ta' kklampjar ta' toggle ta' heavy-ħames-punti doppja-u servo drive elettro-idrawliku, tkopri forzi ta' kklampjar minn 700 kN (70 Tunnellata) sa 23,000 kN (2,300 Tunnellata).

Is-sistema ta' rispons dinamiku ta' ċirku-magħluq timmodula l-veloċità tal-mutur u l-ispostament tal-pompa skont id-domanda tal-proċess-ħin reali. Bl-eliminazzjoni tat-throttling idrawliku standard, il-konsum tal-enerġija matul il-fażijiet taż-żamma u t-tkessiħ jitnaqqas bi 30% sa 70% meta mqabbel mas-sistemi fissi ta' pompa tal-ispostament-.

Iddisinjata għal manifattura industrijali kontinwa 24/7, din il-pjattaforma tipproċessa reżini standard tal-komoditajiet (PP, PE, PS, ABS) kif ukoll plastiks tal-inġinerija (PC, PA6/PA66, POM). Iżomm il-varjanza tal--piż tal-isparatura fi +/- 0.3%.

It-tabella hawn taħt tiddeskrivi parametri tekniċi għal daqsijiet ta' frejm standard fis-serje tal-prodotti:

Arkitettura ta' Servo Drive -Magħluq:Jintegra mutur sinkroniku ta' kalamita permanenti ta'-reazzjoni għolja b'pompa tal-ger intern. Il-ħin tar-rispons tas-sistema jilħaq l-output massimu f'inqas minn 40 millisekondi.
Disinn tal-Platen tal-Analiżi tal-Elementi Finiti (FEA):Il-platens tal-ħadid fondut ottimizzati permezz tal-FEA jimminimizzaw il-flessjoni taħt tunnellaġġ sħiħ tal-ikklampjar, jipproteġu l-linji tal-firda tal-moffa milli jteptep u jipprevjenu l-użu prematur tal-pin tal-qalba.
Unità ta'-Injezzjoni ta' Preċiżjoni Għolja:Iċ-ċilindri ta' injezzjoni doppji-iżommu forzi axjali bilanċjati fuq il-kamin waqt il-plastizzazzjoni u l-injezzjoni, u jimminimizzaw l-inklinazzjonijiet tal-platen u l-allinjament ħażin tal-kanna.
Kontroll Idrawliku Proporzjonali għall-Ejection u l-Ġbid tal-qalba:Joffri profili programmabbli ta' veloċità, pożizzjoni u pressjoni għal ġbid tal-qalba idrawliċi multipli u pinnijiet ejector.
Lubrikazzjoni Awtomatika Ċentralizzata tal-Glas:Tqassam awtomatikament dożi mmonitorjati ta' grass biex jorbtu-bar bushings u toggle links ibbażati fuq l-għadd taċ-ċiklu operattiv, b'intraċċar tal-ħsarat tas-sensuri tal-pressjoni-.
Kontrollur tal-mikroproċessur:Jikkaratterizza touchscreen bil-kulur ta' 10.4-pulzieri li jappoġġa operazzjonijiet b'diversi lingwi, kontroll PID taż-żona tas-sħana fi +/- 1 grad Ċ, logging tad-dejta taċ-ċiklu, u interfaces tar-robot EUROMAP 63/78.

Fluss tas-Sistema
[Servo Motor + Gear Pump] -> [Hydraulic Manifold Block] -> [Proportional Valves] -> [Actuators: Clamping / Injection / Ejection] -> [Rotary Encoder & Pressure Transducer] ->[10.4" PLC Touchscreen]
Unità ta' Injezzjoni
Nitrided alloy steel screw and barrel (38CrMoAlA) treated with ion nitriding to achieve a hardness depth of 0.5 - 0.8 mm and surface hardness >= 900 HV.
Meded tat-tisħin taċ-ċeramika kkontrollati mill-PID-diviż f'4 - 6 żoni tas-sħana indipendenti b'monitoraġġ tat-termokoppja.
It-transducers tal-pożizzjoni lineari jimmonitorjaw il-pożizzjoni tal-injezzjoni, il-pożizzjoni ta 'żamma, u l-backpressure tal-kamin b'riżoluzzjoni ta' 0.01 mm.
Il-protezzjoni kontra l--bidu kiesaħ-issakkar il-plastifikazzjoni sakemm iż-żoni kollha tal-bittija jilħqu temperaturi ta' tidwib magħżula għal perjodu ta' tixrib issettjat minn qabel.
Unità tal-ikklampjar
Ħames-punt doppju-toggle linkage mekkaniku inġinerija għal ftuħ u għeluq rapidu b'aċċelerazzjoni bla xkiel-kurvi ta' deċelerazzjoni.
Vireg tal-irbit tal-azzar imwebbes (42CrMo) bi kisi tal-kromju iebes-(0.03 - 0.05 mm fond) jiżguraw reżistenza għall-għeja tat-tensjoni.
Aġġustament awtomatiku tal-għoli tal-moffa mħaddem minn mutur idrawliku u assemblaġġ tal-irkaptu tax-xemx.
Protezzjoni tal-moffa ta'-pressjoni baxxa b'sensittività aġġustabbli tipprevjeni l-ħsara tal-moffa minn partijiet mhux-ejected jew debris flash.
Sistemi Idrawliċi u elettriċi
Sistema dinamika ta 'pompa servo mfassla għal stabbiltà għolja ta' spostament ta 'fluwidu.
Valvoli idrawliċi premium (Rexroth / Vickers) immuntati fuq blokki ta' manifold ta' passaġġ qasir-inaqqsu l-waqgħat tal-pressjoni interna u l-akkumulazzjoni tas-sħana-.
Il-monitoraġġ tat-temperatura taż-żejt b'allarm awtomatiku jqajjem jekk iż-żejt idrawliku jaqbeż il-55 grad C.
It-tqassim tal-kabinett elettriku konformi mal-istandards tas-sikurezza CE / UL, li juża komponenti ta 'vultaġġ baxx-Schneider / Siemens u linja iżolata ta' ventilazzjoni li tkessaħ.

Tqabbil tal-Effiċjenza tal-Enerġija
Pompa Fiss Tradizzjonali: Output ta 'enerġija sħiħa kontinwament. Telf għoli ta 'enerġija waqt il-fażijiet idle u tat-tkessiħ.
Sistema Servo Idrawlika: Tqabbil tal-qawwa dinamika. L-output jilħaq il-quċċata waqt l-injezzjoni, jinżel waqt iż-żamma, u jilħaq qrib iż-żero waqt it-tkessiħ. Tnaqqis totali tal-enerġija: 30% - 70%.
Benefiċċji Tekniċi Ewlenin
Ġestjoni Termali u Lonġevità taż-Żejt: Minħabba li l-mutur servo jaħdem b'veloċità qrib -żero waqt il-fażijiet tat-tkessiħ u d-dwell, il-ġenerazzjoni tas-sħana taż-żejt idrawliku titnaqqas. Dan inaqqas id-domanda għall-ilma li jkessaħ sa 50% u jippreserva l-viskożità taż-żejt, jestendu l-ħajja tas-siġill idrawliku u jnaqqas iċ-ċikli tad-degradazzjoni taż-żejt.
Stabbiltà tal-Piż tal-Isparatura: Feedback trasduttiv tal-pressjoni ta' ċirku magħluq-kampjun tal-pressjoni tal-kanna f'intervalli ta' 1 ms. Dan il-livell ta' kumpens ta'-ħin reali jillimita l-varjazzjonijiet ta' piż-sa-shot għal +/- 0.3%, filwaqt li jżomm-tolleranza stretta konformi mal-partijiet kummerċjali.
Riġidità Strutturali: Id-deflessjoni tal-platen tinżamm f'0.05 mm fil-forza massima tal-ikklampjar. Dan jippreserva distribuzzjoni uniformi tal-forza tal-ikklampjar f'forom kbar b'ħafna -kavità, u jnaqqas il-varjanza tal-flash u l-ħxuna tal-ħajt parzjali.
Livelli ta 'Storbju Baxxi: Il-ħoss tat-tħaddim jibqa' taħt il-75 dB(A) taħt tagħbija massima tal-pressjoni idrawlika, li jipprovdi ambjent tal-art tal-ħanut aktar sikur u kwiet meta mqabbel ma 'preses idrawliċi konvenzjonali.

Il-konfigurazzjoni standard tat-tisħin u tal-kamin tipproċessa termoplastiċi mhux-korrużivi sa temperaturi ta' proċessar ta' 350 grad C:

Polipropilene (PP) u Polietilene (HDPE / LDPE):Stabbiltà eċċellenti tat-tidwib għal kontenituri kbar tal--ħajt irqiq, brieret, u oġġetti domestiċi.

Acrylonitrile Butadiene Styrene (ABS) & Polystyrene (PS / HIPS):Fedeltà għolja tal-finitura tal-wiċċ għal għata tal-apparat, housings, u oġġetti tal-konsumatur.

Poliamidi (PA6 / PA66) Mhux mimlija:Viti ta 'rkupru mgħaġġel iżommu dożaġġ preċiż mingħajr drooling.

Polikarbonat (PC) & Taħlitiet PC/ABS:Servo muturi ta' torque-għoli jiżguraw shear uniformi mingħajr degradazzjoni termali.

Titjib tal-kamin u tal-kanna
Bimetallic Screw & Barrel: Kisi ta 'liga tal-karbur tat-tungstenu għall-ipproċessar ta' materjali b'rinfurzar tal-fibra tal-ħġieġ sa 40%.
Pakkett tal-PVC/Plastik Korrużiv: Kamin miksi bil-kromju iebes-bi profil tat-titjira speċjalizzat, fannijiet tat-tkessiħ tal-barmil tal-arja sfurzata, u platens-ibbanjati bin-nikil.
Titjib Idrawliċi u Kontroll
Multi-Ġbid tal-qalba tal-linja: Sa 4 ġbid tal-qalba idrawliċi indipendenti kkontrollati permezz ta 'valvi proporzjonali.
Moduli ta 'Kontroll Hot Runner Integrati: 4 sa 16-il żona tat-temperatura integrati direttament fil-wiri PLC tal-magna prinċipali.
Kontroll tal-Bieb tal-Valv: Interfaċċja tal-bieb tal-valv pnewmatiku jew idrawliku għal disinji tal-moffa mingħajr runner.
Ġestjoni tal-Enerġija: Faxex tal-ħiters tal-bittija infra-aħmar li jbaxxu l-konsum tal-enerġija termali bi 15% addizzjonali - 25%.

Fluss tax-Xogħol tal-Proċess
Spezzjoni ta 'Komponent Nej: Kontroll dimensjonali CMM u skoperta ta' difetti ultrasoniku fuq ikkastjar.
Preċiżjoni Machining & Allinjament: Stress-ttemprar segwit minn tħin CNC u allinjament tal-interferometrija bil-lejżer.
Qabel l--Ittestjar tal-Kwalità tal-Ġarr: 48-siegħa tħaddim kontinwu niexef u skanjar tal-immaġni termali b'tagħbija sħiħa.
Standards ta' Kwalità Ewlenin
Makkinar & Stress Relieving: Il-ħadid fondut tal-platen jgħaddi minn ittemprar ta' ħelsien mill-istress- qabel tħin CNC ta 'preċiżjoni. Uċuħ kritiċi tal-immuntar huma mmaxinjati f'setup wieħed biex jinżammu tolleranzi stretti tal-paralleliżmu (<0.08 mm across platen face).
Allinjament ta' Preċiżjoni: L-allinjament tal-bar tal-irbit u l-paralleliżmu tal-platen huma vverifikati bl-użu ta' interferometri tal-lejżer u dial gauges diġitali.
Ittestjar Idrawliku: Manifolds jgħaddu minn pressjoni-testjar ta' waqgħa u tnixxija f'125% tal-pressjoni nominali tas-sistema (200 bar).
Assigurazzjoni tal-Kwalità ta 'Dry Run ta' 48 siegħa: Kull magna kompluta tmexxi test tal-fabbrika awtomatizzat kontinwu ta '48 siegħa qabel id-dispaċċ. Dan jinkludi ċikli ta 'ikklampjar ta' veloċità sħiħa u ta 'pressjoni sħiħa, immaġini termali, u kalibrazzjoni tas-sensorju.

Aħna nappoġġaw distributuri tal-makkinarju, integraturi tas-sistema, u xerrejja OEM b'kapaċitajiet ta' inġinerija personalizzati:
Dimensjonijiet mekkaniċi tad-dwana:Spazju estiż tal--bar tal-irbit, stroke tal-ftuħ tal-moffa mkabbra, u mudelli ta' toqob tal-immuntar tal-platen personalizzati (standards ANSI, SPI jew EUROMAP).
Lokalizzazzjoni tas-softwer:Disinn tal-interface tas-softwer PLC personalizzat, li jappoġġja lingwi lokalizzati, livelli speċifiċi ta 'permessi tal-utent, u parametri tad-data tal-illoggjar tad-dwana.
Integrazzjoni tas-Sistema:Interfaces tal-immuntar tad-driegħ robotiku personalizzati, kontrolli tas-sinkronizzazzjoni tal-conveyor, u ħwienet tal-enerġija tat-tagħmir awżiljarju (eż., granulaturi, kontrolluri tat-temperatura tal-moffa, nixxiefa tal-materjal).
Personalizzazzjoni tad-Ditta (OEM):Kuluri taż-żebgħa apposta, tikkettjar tal-marka, pjanċi ta 'twissija tas-sigurtà tad-dwana, u dokumentazzjoni teknika apposta.

Biex tgħinna nagħżlu d-daqs korrett tal-qafas, il-ġeometrija tal-kamin, u l-profil idrawliku għall-applikazzjoni tiegħek, jekk jogħġbok ipprovdi d-dettalji tekniċi li ġejjin mal-inkjesta tiegħek:
Informazzjoni tal-Parti:Dimensjonijiet tal-parti, fajl/tpinġija 3D, firxa tal-ħxuna tal-ħajt, piż fil-mira, u żona tal-wiċċ proġettata.
Speċifikazzjonijiet tar-reżina:Grad eżatt tal-polimeru, manifattur, rata ta 'tiċkien, u tagħbija ta' addittiv (eż., % tal-fibra tal-ħġieġ, ritardanti tal-fjammi).
Rekwiżiti tal-Produzzjoni:Ħin taċ-ċiklu mixtieq, volum ta 'unità annwali meħtieġ, u dettalji tat-tqassim tal-moffa (numru ta' kavitajiet, tqassim tal-qatra).
Dejta tal-Moffa:Piż tal-moffa, rekwiżiti tal-ġbid tal-qalba (numru ta 'qlub idrawliċi/pnewmatiċi), u dettalji tar-runner sħun (għadd taż-żona, rekwiżiti tal-bieb tal-valv).
Setup Elettriku u Reġjonali:Vultaġġ/frekwenza operattiva tal-fabbrika lokali (eż., 480V / 60Hz, 380V / 50Hz), temperaturi ambjentali tal-pjanti, u standards ta 'konformità reġjonali (CE, UL, CSA).
