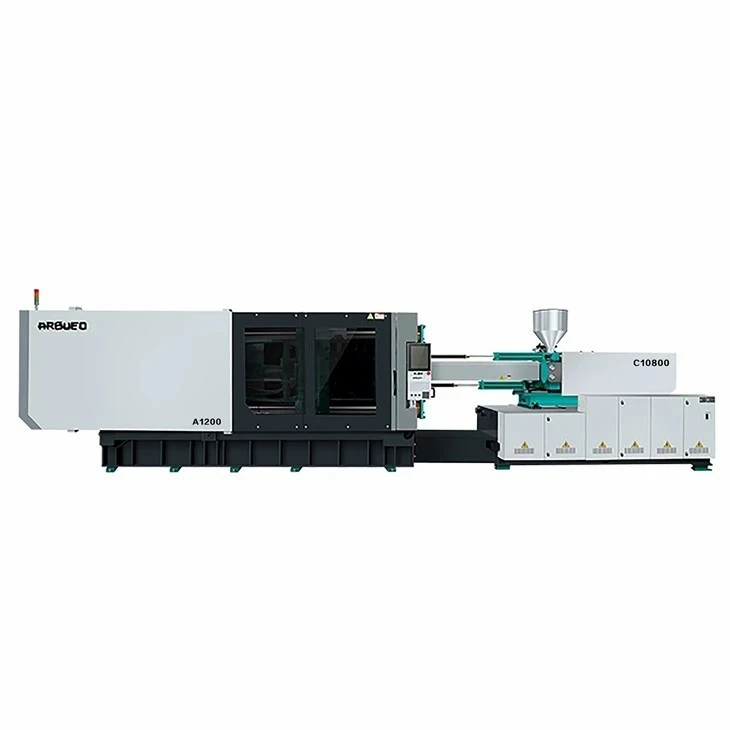

Magni tal-iffurmar tal-injezzjoni ta '1200 Ton

Il-Magni tal-Fulding ta' Injezzjoni Idrawlika ta' 1200-Tun hija pjattaforma tal-ipproċessar tal-plastik ta' grad-industrijali, kbir-tunnellaġġ kbir mibnija għall-manifattura ta'-volum għoli ta' komponenti tal-plastik-ħitan ħoxnin, wiċċ kbir-u strutturali. Iddisinjati b'sistema ta 'ikklampjar ta' toggle ta 'ħames-duty heavy-toggle point, ġeometrija tal-platen ottimizzata tal-Analiżi tal-Elementi Finiti (FEA), u servo drive idrawliku b'ċirku magħluq, din il-magna tibbilanċja 12,000 kN ta' forza li żżomm b'kontroll preċiż tal-isparatura.

Timijiet tal-inġinerija u maniġers tal-akkwist tal-livell-1 jispeċifikaw din il-pjattaforma biex jipproduċu bampers tal-karozzi, pannelli tal-istrumenti strutturali, pallets tal-plastik industrijali, ċestuni muniċipali tad-drenaġġ, u fittings b'ħitan ħoxnin. Il-magna timminimizza l-varjanza fil-ħin taċ-ċiklu, tnaqqas id-degradazzjoni termali, u tnaqqas il-konsum tal-enerġija waqt fażijiet ta 'tkessiħ fit-tul.

Il-parametri operattivi ewlenin hawn taħt jiddettaljaw id-dimensjonijiet mekkaniċi, il-kapaċitajiet idrawliċi, u l-limiti tal-ipproċessar għall-pjattaforma standard ta '1200 tunnellata.

FEA-Struttura Ottimizzata Platen:-platens fonduti b'tensjoni għolja ddisinjati bl-użu tal-Analiżi tal-Elementi Finiti jirreżistu l-istress tal-liwi taħt forza sħiħa ta 'ikklampjar ta' 12,000 kN, jipprevjenu d-deflessjoni tal-moffa, flash tul linji ta 'firda, u xedd irregolari tal-kavità.

Servo Power Drive -Magħluq:Muturi servo idrawliċi b'ispostament varjabbli-dinamikament jaġġustaw il-produzzjoni tal-qawwa skont it-tagħbija tal-ipproċessar. Il-konsum tal-enerġija elettrika jonqos waqt il-fażijiet ta' żamma u tkessiħ, u jnaqqas l-użu tal-enerġija bi 30% sa 70% meta mqabbel mas-sistemi ta' pompa fissi-tradizzjonali.

Induzzjoni-Irbit imwebbes:Il-vireg tal-irbit huma foloz minn azzar 40Cr, għaddejjin minn ebusija tal-induzzjoni tal-wiċċ, tħin ta 'preċiżjoni, u kisi tal-kromju iebes biex iżommu moviment parallel u reżistenza għall-ilbies fuq miljuni ta' ċikli.

Kontrollur ta' l-Injezzjoni ta' Loop-Magħluq:Kontroll diġitali fuq veloċità ta' injezzjoni f'diversi-stadji, pressjoni ta' żamma, u profili ta' kontropressjoni mmonitorjati permezz ta' encoders lineari assoluti bi preċiżjoni tal-pożizzjonament fi ħdan ± 0.1 mm.
Sistemi Integrati tal-Ġbid tal-Qalba Idrawliċi:Mgħammra b'ċirkwiti multipli tal-ġbid tal-qalba mħaddma permezz ta 'valvi tas-solenojd, li jippermettu attwazzjoni awtomatizzata tal-qalba għal ġeometriji kumplessi tal-moffa bħal ħjut tal-pajpijiet u undercuts interni.

Mekkanika tal-ikklampjar
L-unità tal-ikklampjar tutilizza mekkaniżmu ta' toggle-heavy duty ta' ħames-punti doppji-. Il-ġenerazzjoni ta' tunnellaġġ ta' kklampjar tiddependi fuq vantaġġ mekkaniku flimkien ma' moviment idrawliku ta'-veloċità għolja. L-aġġustament tal-ħxuna tal-moffa huwa mmexxi minn mutur tal-ger flimkien ma 'feedback tat-transducer tal-pressjoni għall-issettjar awtomatiku tat-tunnellaġġ.
Process Flow: Hydraulic Cylinder Activation -> 5-Point Toggle Extension -> Moving Platen Advance ->Lockup Mekkanika Riġida
Mekkanika ta' l-Injezzjoni
Assemblaġġ ta' injezzjoni ta' doppju-ċilindru jagħti forza axjali bilanċjata tul il-linja taċ-ċentru tal-kamin, u jipprevjeni l-inklinazzjoni tal-kanna waqt l-istadji ta' żamma ta'-pressjoni għolja. Ir-rotazzjoni tal-kamin hija mmexxija minn mutur b'pistuni radjali b'veloċità baxxa-għoli-torque adattat għal plastiks tal-inġinerija shear-sensittivi u mimlija ħafna.
Process Flow: Hydraulic Plasticizing Motor -> Dual Injection Cylinders -> Linear Encoder Position Tracking ->Ingaġġ taż-żennuna
Standards Globali ta' Akkwist ta' Komponenti
Is-sottosistemi kritiċi jinbnew bl-użu ta' komponenti industrijali vverifikati biex tinżamm id-disponibbiltà globali tal-ispare parts u l-affidabbiltà-fit-tul:
Mikrokontrollur Industrijali: Sistemi ta 'Kontrollur Techmation Q12A / Keba
Servo Motors & Drives: Techmation / Innovazzjoni / Delta
Pompi Idrawliċi Prinċipali: Sumitomo / Vickers
Valvi Idrawliċi Direzzjonali: Yuken / Rexroth
Siġilli Idrawliċi: NOK (Ġappun) / Hallite (UK)
Kodifikaturi tal-Pożizzjoni Lineari: Novotechnik / Miran
Switchgear Elettriku: Siemens / Schneider Electric

Paralleliżmu Platen & Kontroll tad-Devjazzjoni
Under maximum load, heavy molds (>15-il tunnellata) joħolqu forzi tal-liwi lokalizzati. Din il-magna tpoġġi punti ta 'trasferiment tal-forza tal-ikklampjar lejn iċ-ċentru taż-żona tal-immuntar tal-moffa. F'lockup sħiħ ta '12,000 kN, l-inklinazzjoni tal-platen tinżamm f'0.08 mm għal kull metru, telimina r-riskji ta' flash fuq il-fruntieri tal-kavità ta 'barra u testendi l-ħajja tal-moffa.
Preċiżjoni Termali u Assemblaġġi tal-Kamin Reżistenti għall-Ilbes-
Għal komposti tal-ħġieġ-mimlijin jew li joborxu, il-kamin u l-kanna għandhom kisjiet bimetalliċi tan-nikil-liga applikati permezz tal-iwweldjar bl-Ark Trasferit bil-Plasma (PTA). Meded tat-tisħin taċ-ċeramika kkontrollati minn mikroproċessuri PID f'diversi stadji jżommu varjazzjonijiet fit-temperatura tat-tidwib f'±1.0 grad.
Netwerk ta' Pajpijiet Idrawliċi Miġbudin Biesaħ-
Linji idrawliċi jużaw tubi ta' l-azzar miġbudin fil-kesħa mingħajr saldaturi konnessi permezz ta 'ġonot tal-ħanek taċ-ċirku ta' l-azzar aktar milli ġonot iwweldjati. Dan id-disinn jimminimizza l-frizzjoni interna tal-fluwidu, jipprevjeni d-degradazzjoni taż-żejt termali, u jelimina r-riskji ta 'tnixxija assoċjati mal-vibrazzjoni-għeja tal-weldjatura indotta.

Din il-pjattaforma tipproċessa komponenti industrijali ta'-format kbir f'setturi kritiċi tal-manifattura:
Barra u Intern tal-Karozzi:Bumpers ta' quddiem/wara, pannelli tal-bibien ta' ġewwa, dashboards tal-istrumenti, u inforri tal-arkata tar-roti bl-użu ta' PP + EPDM-T20 jew ABS.
Loġistika u Immaniġġjar tal-Materjal:Pallets ta' tagħbija-tqil, kaxex tat-tbaħħir li jintwew, u kontenituri tal-ħażna industrijali li jużaw HDPE jew PP ta'-impatt għoli.
Infrastruttura Ċivili:Kmamar ta' spezzjoni muniċipali, tagħmir tal-pajpijiet tad-drenaġġ ta' dijametru kbir-, u kaxxi tal-junction tal-kejbil li jużaw PVC Riġidu jew PP-R.
Ippakkjar Industrijali:Pails ta' likwidi-tqil tal-ħajt, tnabar kimiċi, u banjetti b'ħitan-oħxon li jużaw LLDPE jew PP Copolymer.
Appliances tad-dar:Banjijiet ta' barra tal-magni tal-ħasil, frejms tal-bażi tal-arja kondizzjonata, u għata ta' wara tat-TV bl-użu ta' ABS, HIPS, jew PP mimlija-Talc.

L-unità tal-plastifikazzjoni tipproċessa firxa wiesgħa ta' reżini termoplastiku, bi profili ta' proċessar termali u mekkaniċi kkonfigurati minn qabel maħżuna fil-memorja tal-kontrollur:
Poliolefini tal-Komodità:Polipropilene (PP), Polietilene ta' -Densità Għolja (HDPE), Polistirene (GPPS/HIPS).
Polimeri tal-Inġinerija:Acrylonitrile Butadiene Styrene (ABS), Poliamidi (PA6/PA66 mimlija sa 40% fibra tal-ħġieġ), Polikarbonat (PC), taħlitiet PC/ABS.
Materjali Sensittivi-Temperatura:PVC riġidu (bl-użu ta' ġeometriji tal-kamin miksija bil-krom-fakultattivi u żoni tal-kanna li jkessħu bl-arja sfurzata-).
Post-Reżini tal-Konsumatur u Riċiklati (PCR):Iddisinjat b'-torque għoli idrawliċi plastiċizzanti biex jimmaniġġjaw materjali tat-tħin mill-ġdid li juru karatteristiċi varjabbli tal-Indiċi tal-Fluss tat-Tidwib (MFI).

Biex jadattaw il-pjattaforma bażi għal rekwiżiti ta 'produzzjoni speċifiċi, ix-xerrejja jistgħu jagħżlu minn dawn il-moduli konfigurabbli:
Varjazzjonijiet tal-kamin u tal-kanna
Invita tat-Tip A: Profil tal-plastifikazzjoni standard għal GPPS, ABS, u PP.
Kamin tat-Tip B: Kamin bimetalliku reżistenti għall-ilbies-għal reżini tal-inġinerija mimlija-ħġieġ.
Invita tat-Tip C: Profil ta' taħlit-għoli b'titjiriet ta' barriera speċjalizzati għal dispersjoni tal-masterbatch.
Pakketti Funzjonali Speċjalizzati
Akkumulatur-Pakkett ta' Injezzjoni Assistita: Akkumulaturi ta' nitroġenu ta'-pressjoni għolja għal injezzjoni ta' veloċità ultra{-għolja-f'applikazzjonijiet b'ħitan-rqaq.
Kit tal-Ipproċessar tal-PVC: Kamin iebes-kromju, assemblaġġi ta' fannijiet tat-tkessiħ tal-arja speċjalizzati-, u ċirkwiti dedikati għall-kontroll tat-temperatura.
Integrazzjoni tal-Interface tal-Awtomazzjoni: Interfaces EUROMAP 67 jew EUROMAP 73 bil-fili minn qabel għal robots servo bi 3 assi u estrazzjoni ta' parti awtomatizzata.

Kull magna tgħaddi minn protokolli strutturati ta' manifattura u verifika tal-kwalità qabel id-dispaċċ mill-fabbrika:
Verifika tal-Eżattezza tal-Makkinar:Il-frejms tal-magni u l-platens huma pproċessati fuq magni tat-tħin tal-gantry CNC multi-assi. Il-flatness tal-wiċċ tal-immuntar u l-paralleliżmu tat-toqba tal-bar tal-irbit- huma vverifikati permezz ta' għodod tal-allinjament tal-lejżer.
Ittestjar tal-Integrità tal-Materjal:Il-forġa tal-irbit tal-irbit u l-ikkastjar tal-platen jgħaddu minn Ittestjar Ultrasoniku Mhux-Distruttiv (NDT) biex jiċċekkja għal vojt tal-arja interna, inklużjonijiet ta 'gagazza, jew mikro-xquq strutturali.
Test ta' Pressjoni Idrawlika u Tnixxija:Il-manifolds idrawliċi u n-netwerks tal-pajpijiet huma soġġetti għal 125% tal-pressjoni operattiva nominali biex tikkonferma l-integrità tal-ħjata u r-rispons tal-iswiċċjar tal-valv.
Test tal-Fabbrika ta' Run Niexef ta' 24 siegħa:Magni immuntati kompletament ilestu test taċ-ċiklu kontinwu ta '24 siegħa, li jevalwaw il-lubrikazzjoni tal-ġonta tal-toggle, l-ekwilibriju termali, il-loġika tas-sensorju, u l-interlocks tal-bieb tas-sigurtà taħt kundizzjonijiet operattivi.

Layouts ta' Platen u Ejector personalizzati:Id-dimensjonijiet tat-tneħħija tal-bar tal-irbit tad-dwana-, il-mudelli tat-toqob tal-immuntar tal-moffa EUROMAP/SPI, u l-konfigurazzjonijiet tal-vireg tal-ejector mekkaniċi speċifiċi tal-klijent-.
Kisi Bimetalliku Speċjalizzat:Kisi tal-kanna tal-liga ta' karbur tat-tungstenu apposta jew nikil-għall-ipproċessar ta' reżini korrużivi jew li joborxu ħafna.
Adattamenti tal-Vultaġġ u Enerġija:Kabinetti elettriċi apposta mibnija għal grilji ta 'enerġija reġjonali speċifiċi, inklużi provvisti standard ta' 380V/50Hz, 460V/60Hz, jew 230V/60Hz.

Informazzjoni Meħtieġa għal Kwotazzjoni Teknika (RFQ)
Biex it-timijiet tal-inġinerija jkunu jistgħu jivverifikaw li l-moffa jaqbel, jikkalkulaw id-daqs meħtieġ tal-isparatura, u joħorġu proposta kummerċjali formali, jekk jogħġbok ipprovdi d-dettalji li ġejjin mal-inkjesta tiegħek:
Tpinġijiet tal-Partijiet 3D (format .STEP, .IGES, jew .X_T)
Grad tal-Materjal tal-Plastik immirat u Perċentwal tal-Mili (eż. PA66 + 30% GF)
Dimensjonijiet tal-Moffa (Tul x Wisa 'x Għoli) u Piż Totali tal-Moffa
Piż Meħtieġa Shot għal kull Ċiklu (grammi jew uqija)
Rekwiżiti tal-Ħin taċ-Ċiklu tal-Produzzjoni Mira
Numru ta 'ġbid tal-qalba idrawliċi u Ċirkwiti Pnewmatiċi tal-Blow tal-Ajru Meħtieġa
Vultaġġ u Frekwenza tat-Tħaddim tal-Faċilità (eż., 480V / 60Hz / 3-Phase)
